Skema bagian
Daftar suku cadang
KUNCI No. | Bagian no. | jumlah | Deskripsi bagian | Nomor seri mesin | |

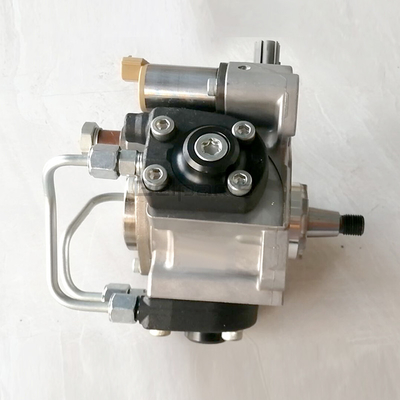

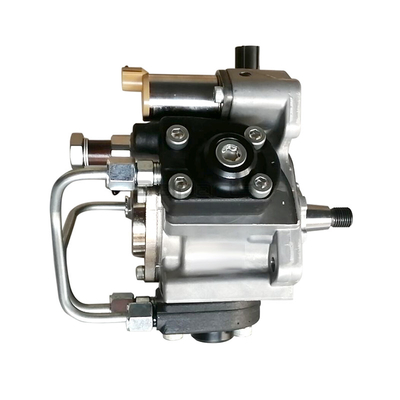

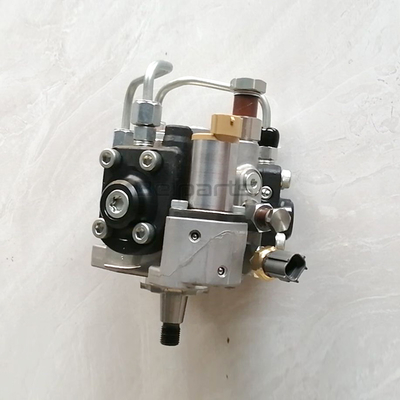

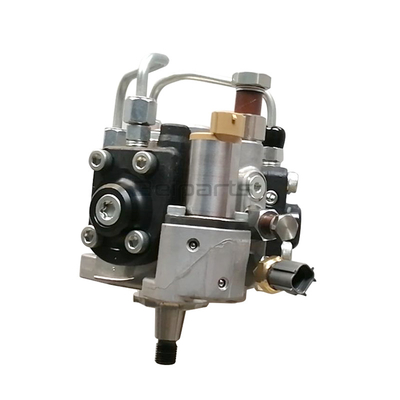

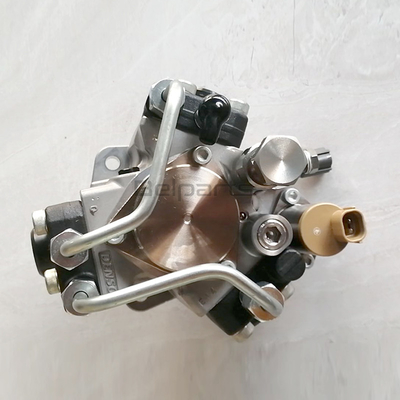

1 | 8-98091-565-3 | 1 | POMPA ASM;INJ | ||
2 | 8-94399-256-0 | 3 | BAUT;POMPA INJ M8X28 |
||
6 | 8-97601-154-1 | 1 | MENGURUNG;POMPA INJ KE C/BL | ||
16 | 8-97602-674-3 | 1 | PIPA;INJ NO.1 | ||
17 | 8-97602-675-3 | 1 | PIPA;INJ NO.2 | ||
18 | 8-97601-771-3 | 1 | PIPA;INJ NO.3 | ||
19 | 8-97600-996-4 | 1 | PIPA;INJ NO.4 | ||
20 | 8-97600-997-3 | 1 | PIPA;INJ NO.5 | ||
21 | 8-97600-998-3 | 1 | PIPA;INJ NO.6 | ||
31 | 8-97329-703-6 <8-97329-703-2> |
6 | NOZZLE ASM;INJ | HINGGA 574127 | |
31 | 8-98151-837-3 | 6 | NOZZLE ASM;INJ | 574128 - 590156 | |
31 | 8-98284-393-0 | 6 | NOZZLE ASM;INJ | 590157 - UP | |
61 | 8-98008-895-0 | 6 | BAUT;PEMEGANG NOZZLE CLAMP M8X54 |
||
66(A) | 8-94173-412-0 | 6 | PAKING;INJ NOZZLE ID=23.3 |
||
66(B) | 8-98079-248-0 <8-97601-447-2> |
6 | PAKING;INJ NOZZLE ID=9,2 T=8,1 |
||
68 (A) | 1-09701-172-3 <1-09701-172-2> |
5 | KLIP;PIPA INJ | HINGGA 515424 | |
68 (A) | 8-97330-118-3 | 5 | KLIP;PIPA INJ | 515425 - UP | |
68 (B) | 1-09701-173-2 <1-09701-173-1> |
5 | KLIP;PIPA INJ | HINGGA 515424 | |
68 (B) | 8-97330-119-3 | 5 | KLIP;PIPA INJ | 515425 - UP | |
69 | 1-13319-065-0 | 1 | MENGURUNG;KLIP PIPA INJ | ||
71 (A) | 0-28050-870-0 | 1 | BAUT;BRKT FLANGE M8X70 |
||
71 (B) | 0-28151-200-0 | 1 | BAUT;BRKT FLANGE M12X100 |
||
94 | 8-98028-999-1 | 6 | MENGURUNG;INJ NOZZLE | ||
110 | 0-91180-106-0 | 4 | KACANG;KLIP M6 FLANGE |
||
118 | 0-28650-625-0 | 1 | BAUT;KLIP, PIPA INJ FLANGE M6X25 |
HINGGA 515424 | |
118 | 0-28650-635-0 | 1 | BAUT;KLIP, PIPA INJ FLANGE M6X35 |
515425 - UP | |
121 | 8-97383-427-0 | 2 | PIPA;BAHAN BAKAR, POMPA PAKAN, HAPUS | HINGGA 534685 | |
121 | 8-97383-427-0 | 4 | PIPA;BAHAN BAKAR, POMPA PAKAN, HAPUS | 534686 - UP | |
133 | 8-98203-705-1 | 1 | PIPA;INJ NOZZLE LEAK OFF | ||
134(A) | 1-09675-037-1 | 6 | BAUT;BERSAMA, PIPA KEBOCORAN M8X18 MATA-BOLT |
||
134(B) | 8-94396-711-0 | 2 | BAUT;BERSAMA, PIPA KEBOCORAN FLANGE M10X21 |
||
135 (A) | 1-09630-083-0 | 4 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID=10.2 OD=15.2 |
HINGGA 574127 | |
135(B) | 8-97600-925-0 | 6 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID = 8.3 |
HINGGA 574127 | |
135(B) | 8-98065-992-0 | 6 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID = 8.3 |
574128 - UP | |
135 (C) | 8-98079-755-0 | 1 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID=10.2 OD=17 |
574128 - UP | |
135 (D) | 8-97240-975-0 | 1 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID=10.6 |
574128 - 576049 | |
135 (D) | 8-98231-393-0 | 1 | PAKING;BOLT BERSAMA, PIPA KEBOCORAN ID=10.6 |
576050 - UP | |
154 | 9-09561-111-0 | 6 | PAKING;PENYAMBUNG ID=11.0 |
HINGGA 574127 | |
154 | 0-95690-111-0 | 6 | PAKING;PENYAMBUNG ID=11.0 |
574128 - UP | |
169(A) | 0-91180-110-0 | 2 | KACANG;BRKT M10 FLANGE |
||
169(B) | 0-91180-112-0 | 1 | KACANG;BRKT FLANGE M12 |
||
176(A) | 1-09675-095-1 | 2 | BAUT;MATA, POMPA PAKAN FLANGE M16X30 |
HINGGA 534685 | |
176(A) | 1-09675-095-1 | 4 | BAUT;MATA, POMPA PAKAN FLANGE M16X30 |
534686 - UP | |
176(B) | 8-98011-269-0 | 1 | BAUT;MATA, POMPA PAKAN M10X38 MATA BAUT |
||
177 | 1-09630-086-0 | 4 | PAKING;MATA BAUT, INL, PAKAN BAHAN BAKAR POMPA |
HINGGA 534685 | |
177 | 1-09630-086-0 | 8 | PAKING;MATA BAUT, INL, PAKAN BAHAN BAKAR POMPA |
534686 - UP | |
199 | 8-97602-218-0 | 2 | PAKING;baut mata | ||
200 | 8-98008-791-0 | 1 | PIPA;FEED BAHAN BAKAR | ||
205 | 8-98023-581-0 | 1 | SENSOR;SUHU BAHAN BAKAR | ||
210 | 8-97603-307-0 | 1 | PIPA;INJ,C/R | ||
211 | 8-98152-950-2 <8-97323-019-0> |
1 | KERETA API;UMUM | ||
212 | 1-09040-091-1 | 2 | BAUT;rel kereta api REAMER FLANGE M10X34 |
||
216 | 8-97602-173-0 | 1 | BAUT;MATA | ||
265 | 8-98074-955-0 | 1 | KATUP;POMPA PAKAN | ||
271(A) | 1-09623-464-0 | 1 | PAKING;POMPA INJ ID=139,6 |
||
271(B) | 8-98031-844-0 | 1 | PAKING;POMPA INJ ID=52 |
||
288(A) | 1-09630-083-0 | 3 | PAKING ID=10.2 OD=15.2 |
||
288(B) | 1-09630-085-0 | 3 | PAKING ID=14.2 OD=19.2 |
HINGGA 585209 | |
288(B) | 8-98251-345-0 | 3 | PAKING ID=14.2 OD=19.2 |
585210 - UP | |
382 | 8-97375-384-0 | 1 | KUNCI;BATANG PENGGERAK | HINGGA 574127 | |
382 | 8-98161-995-0 | 1 | KUNCI;BATANG PENGGERAK | 574128 - UP | |
392 | 0-91180-110-0 | 2 | KACANG;rel kereta api M10 FLANGE |
||
424 | 8-98181-831-0 | 1 | PERBAIKAN KIT;POMPA PERSEDIAAN |
Kemampuan Pasokan: 1000 Potongan / Potongan per Bulan
Pengemasan & Pengiriman
Rincian kemasan:1. Sesuai pesanan, bungkus suku cadang satu per satu dengan kertas minyak;
2. Masukkan ke dalam kotak karton kecil satu per satu;
3. Masukkan kotak karton kecil yang dikemas ke dalam kotak karton yang lebih besar satu per satu;
4. Masukkan kotak karton yang lebih besar ke dalam kotak kayu jika perlu terutama untuk pengiriman melalui laut.
5. barang dikemas dengan kertas minyak dan kantong plastik di dalamnya
6.menggunakan paket kasus kayu.
7. kami mendukung permintaan paket yang dibuat khusus
Pelabuhan
Pelabuhan: Huangpu
Lead Time: 1-5 hari setelah pembayaran
Contoh Gambar:
1. Untuk memastikan suku cadang kami cocok dengan milik Anda, kami akan mendiskusikan dan bertukar detail suku cadang kami satu sama lain
2. Suku cadang asli dan suku cadang OEM tersedia untuk pilihan Anda.
3. Harga kompetitif untuk suku cadang asli dan suku cadang OEM.
4. Bagi Anda untuk memeriksa biaya Anda, ukuran, berat, dan pengiriman bagian kami akan ditawarkan saat kutipan.
5. Terkadang suku cadang mungkin habis, kami akan mengkonfirmasi kondisi stok kami kepada Anda sebelum menjual.
1. Untuk suku cadang yang tersedia, kami dapat mengirimkan dalam waktu 2 hari.
2. Kasus kayu lapis, karton atau palet dll kemasan yang aman digunakan bagian kami.
3. DHL, FEDEX, UPS, TNT, EMS, SF EXPRESS dll ditawarkan untuk pilihan Anda.
4. Terus telusuri setelah pengiriman dan umpan balik situasi apa pun sampai Anda mendapatkan suku cadang dengan aman
1. Garansi 3 bulan, 6 bulan, 1 tahun ditawarkan kepada suku cadang kami sejak tanggal pengiriman, tergantung suku cadangnya.
2. Kami dapat menawarkan saran teknis saat Anda memasang suku cadang
