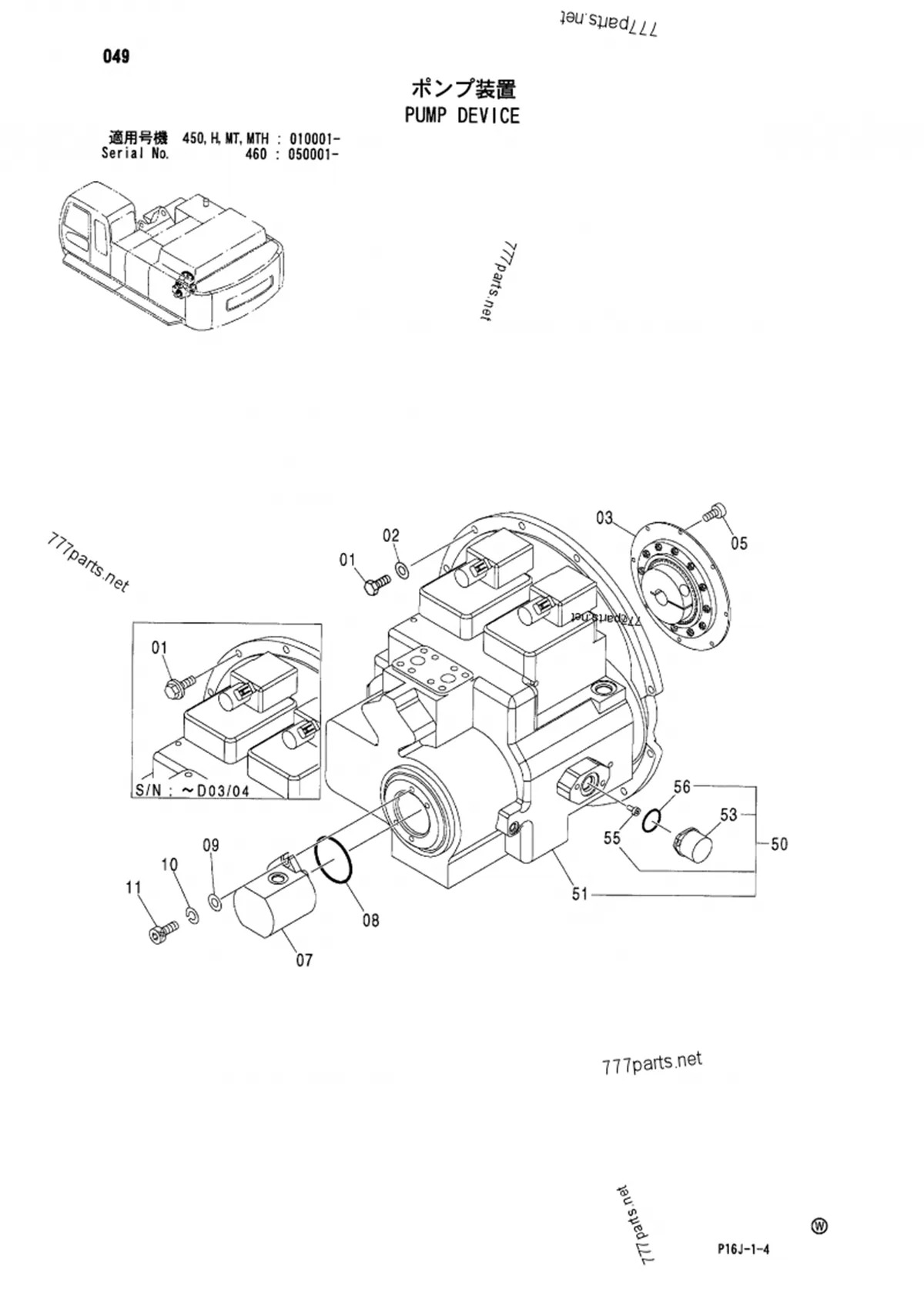

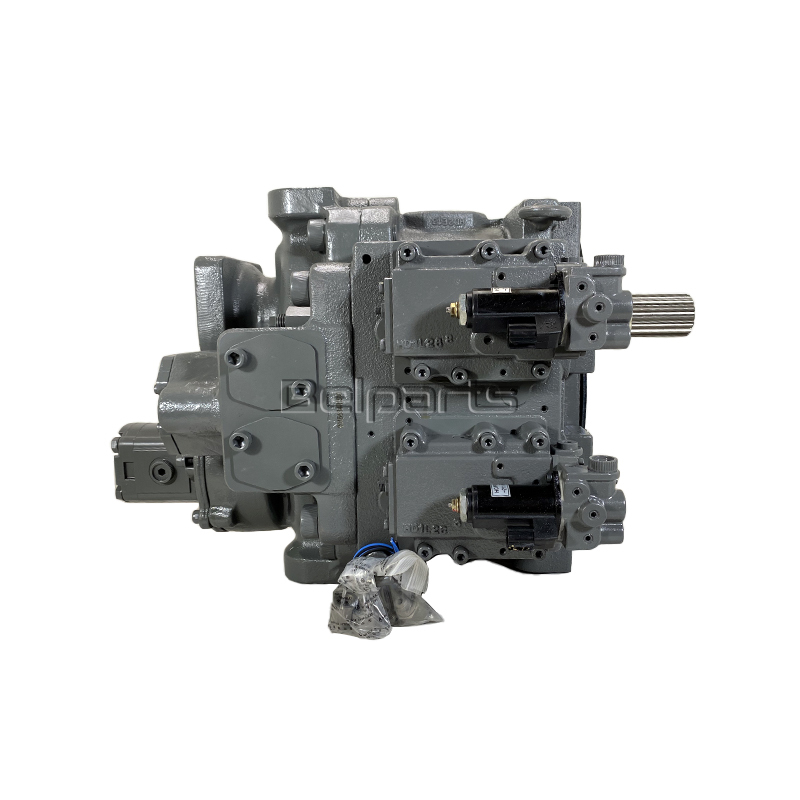

HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02 Excavator Pump Assembly

MAJELIS POMPA UTAMA EXCAVATOR HITACHI ZX450-3 9199338 K5V200DPH-XMXR-OE02

Pompa piston aksial dengan pelat miring adalah kuda kerja tak terbantahkan untuk sirkuit hidrolik utama pada ekskavator modern. Prinsip utamanya melibatkan beberapa piston yang disusun secara aksial (sejajar dengan poros penggerak) di dalam blok silinder yang berputar. Setiap piston memiliki bantalan selip yang menunggangi pelat miring yang tidak berputar yang dimiringkan relatif terhadap sumbu poros penggerak. Saat blok silinder berputar, piston bergerak bolak-balik di dalam lubangnya: bergerak keluar selama setengah putaran di mana jarak pelat miring meningkat (langkah hisap, menarik cairan dari port masuk), dan dipaksa masuk selama setengah putaran yang berlawanan di mana jarak berkurang (langkah pelepasan, memberi tekanan pada cairan ke port keluar). Elemen struktural kritis untuk perpindahan variabel adalah sudut pelat miring yang dapat disesuaikan. Dengan mengubah sudut ini (biasanya melalui piston servo hidrolik yang dikendalikan oleh operator atau elektronik mesin), panjang langkah piston diubah. Sudut yang lebih besar meningkatkan langkah piston dan dengan demikian perpindahan pompa (laju aliran), sedangkan sudut nol menghasilkan perpindahan nol. Komponen struktural utama meliputi poros penggerak, blok silinder berputar dengan lubang piston presisi, piston dengan selop, pelat miring dengan mekanisme kemiringan, pelat katup (stasioner, dengan port berbentuk ginjal untuk masuk/keluar), dan rumah yang kuat. Pada ekskavator, desain ini menawarkan efisiensi luar biasa di berbagai rentang pengoperasian, kontrol aliran presisi yang penting untuk pengoperasian multi-fungsi terkoordinasi, dan kemampuan tekanan tinggi yang dibutuhkan untuk gaya penggalian.
